一、東營煙氣脫硫脫硝項目位置

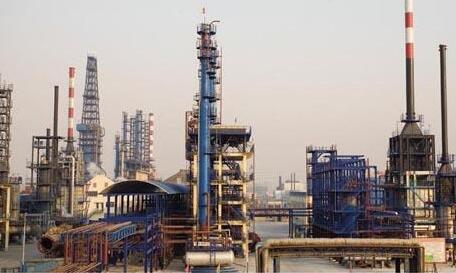

東營市，位于山東東北路， 東臨渤海海域，與日本、韓國海相望，也是黃河入海口的起源，項目位置位于東營市的墾利縣， 地處勝利油田腹地， 全年氣溫偏高 ， 全區進出口總值8.2億美元 ，重點項目是一個又一個，曾有網友不斷反應 東營市墾利煉油廠夜間排放廢氣污染問題，所以墾利政府也是深入了解民生，迅速掀起項目改造開工熱潮，以項目建設的實際成效，實力發展石油化工行業的煙氣廢氣治理領域，還東營一個藍天。
IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
二、東營煙氣脫硫脫硝項目技術標準
為響應國家煙氣排放環保要求，使鍋爐NOx排放濃度達到50mg/Nm3以下，SO2排放濃度達到35mg/Nm3以下，粉塵排放濃度達到5mg/Nm3以下，14t鏈條爐進行東營項目的脫硫脫硝除塵改造，脫硝采用SCR脫硝系統，脫硫采用石灰石-石膏法，除塵采用濕式靜電除塵器除塵。IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
三、鍋爐主要技術參數（BMCR工況）
| 序號 |
項目 |
單位 |
額定負荷 |
備注 |
| 1 |
鍋爐型號 |
t/h |
14 |
鏈條爐 |
| 2 |
煙氣量 |
Nm3/h |
30000 |
|
| 3 |
排煙溫度 |
℃ |
|
|
| 4 |
煙氣NOx含量 |
mg/Nm3 |
|
|
| 5 |
煙氣粉塵含量（除塵后） |
mg/Nm3 |
|
|
| 6 |
煙氣SO2含量 |
mg/Nm3 |
|
|
四、東營東環脫硫脫硝除塵方案
本次為東營東環脫硫、脫硝、除塵系統EPC總承包，除土建由投標方設計、招標方負責購買材料和施工外，其余所有材料、設備的設計、采購、安裝、調試全部屬于乙方承包范圍：IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
1、本次投標脫硫脫硝工藝路線：IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
煙氣流向為：鍋爐省煤器→SCR 反應器→鍋爐預熱器→除塵器→引風機→脫硫塔（除塵）→煙囪IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
◆脫硝： 新建一臺SCR反應器，反應器采用2+1布置；IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
◆脫硫：新建一套石灰石-石膏脫硫系統；IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
◆濕式靜電除塵器：新建一臺濕式靜電除塵器，除塵器安裝在脫硫塔上方。IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
整個工程為EPC總承包，脫硫、脫硝、除塵系統范圍內，除土建由乙方設計、甲方負責購買材料和施工外，其余所有材料、設備的設計、采購、安裝全部屬于乙方承包范圍。IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
2、東營SCR脫硝方案IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
本方案的SCR系統采用高塵布置方式，即將SCR布置在窯爐出口與除塵器之間，該方式是應用最廣泛的布置方式。溫度在320～420℃范圍內，是大多數催化劑的最佳反應溫度區。IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
在靜電除塵器進口和SCR出口設置了一條事故旁路，當除塵器或者SCR檢修時，可以暫時打開旁路擋板門，關閉靜電進口擋板和SCR出口擋板，達到不停爐檢修的目的。旁路擋板門采用帶密封風的百葉窗式煙道擋板，保證泄漏率＜1%。IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
整套SCR脫硝系統的材料和防腐最少有30年的壽命，在30年內，可利用性高，維護要求低。我方將選擇合適的材料，并承擔相應責任。IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
（1）氨水制備儲存、輸送系統IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
（2）氨水汽化、稀釋系統IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
（3）SCR反應器IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
（4）氨噴射與混合裝置:根據煙道的截面、長度及SCR反應器的結構型式，供方為脫硝反應器提供一套完整的氨噴射混合系統，確保氨與NOx能充分混合。IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
（5）催化劑設計選型IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
（6）煙道系統IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
（7）防腐與保溫IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
（8）膨脹節IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
（9）稀釋風機IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
（10）泵IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
（11） 管道IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
（12）閥門IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
（13）工藝系統鋼結構、樓梯、平臺IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
(14)SCR電氣系統IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
(15)DCS控制系統IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
五、東營東環脫硝控制系統監控的主要內容
①工藝運行狀態的監測，主要采集與處理現場測量儀表的信號。根據工藝對控制系統的要求，通過調節回路進行自動調控，使脫硝系統運行在正常的工況狀態下。IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
②控制電氣設備運行工況，對配電系統的開關量和模擬量信號進行采集處理，判斷設備的運行狀態。IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
③根據工藝設計的要求和現場實際條件，對系統進行連鎖操作控制，保證系統的安全運行。IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
④供方提供詳細的脫硝系統運行參數，包括脫硝運行參數的報警值、保護動作值及整定值；重要參數需在脫硝控制室設聲音報警。IIn實驗室、工廠供氣氣路管道設計安裝-濟南深藍環境工程有限公司
本次改造工程所需動力及控制電纜及電纜橋架，穿管等均由供方設計、供貨及施工。供方負責SCR脫硝系統內的所有電纜橋架、電纜豎井及電纜防火措施的設計、供貨及施工安裝，同時也負責系統以外電纜橋架接口設計、供貨及施工安裝。電纜橋架為熱鍍鋅鋼質橋架，數量及布置應滿足現場電纜敷設的需要，不足部分無償補足。
