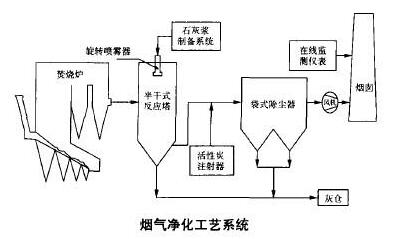

75t鍋爐煙氣脫硫除塵技術指標與詳細設備清單
2020-02-26 10:48:36
1
（1） SO2脫除率
FGD裝置在保質期內，在設計條件下，SO2脫除率不低于 95%。
SO2脫除率＝（入口擋板門前原煙氣SO2濃度－出口擋板門后凈煙氣SO2濃度）/入口擋板門前原煙氣SO2濃度
（2）脫硫裝置出口SO2濃度
脫硫裝置出口SO2濃度不超過200 mg/Nm3。在所有運行情況和/或最不利的煤質條件下，均滿足這個要求。
（３） 石膏品質
自由水分低于10%
CaSO4﹒2H2O 含量高于90%（與石灰質量、煙塵濃度相關）
CaSO3﹒1/2H2O 含量低于0.5%（以無游離水分的石膏作為基準）
（４） 在任何正常運行工況下，除霧器出口煙氣攜帶的水滴含量低于65mg/Nm3（干基）。
（５）設計條件下，煙囪入口煙氣溫度不低于52℃，低負荷時不低于50℃。
以上保證值基于：
煙氣量 190850 m3/h (6%O2,干基)；
SO2濃度為 200 mg/Nm3(6%O2,干基)；
煙氣入口溫度為 145 ℃；
煙氣煙塵含量為 ≤30 mg/Nm3；
（6） FGD裝置可用率
FGD整套裝置的可用率在正式移交后的一年中大于95%。脫硫裝置的可用率定義： A－B－C
可用率= ————×100%A
A：脫硫裝置統計期間可運行小時數。
B：脫硫裝置統計期間強迫停運小時數。
C：脫硫裝置統計期間強迫降低出力等效停運小時數。
（7）FGD出口粉塵的排放濃度不超過30 mg/m3
6.2 其他保證
（1）質保期
質保期1年。
（2）各種不同設備的粉塵排放量
承包方保證從各種不同的設備（如：輸送機等）中生產性粉塵對環境的排放濃度不超過50 mg/m3。
（3）溫度
承包方保證所有隔熱表面最大溫度50℃（環境溫度15.5℃，風速3.3m/s）
（4）無有害物質積累
承包方保證在FGD設備不運轉的狀況下沒有損害運轉的有害物質發生積累
（5）噪音
承包方保證FGD裝置和設備噪聲水平必須滿足強制性國家標準：《工業企業廠界噪聲標準》Ⅲ類標準（GB12348-90）和《工業企業設計衛生標準》（GBZ1－2002）。
（6）煙氣系統壓降
承包方保證煙氣系統在各種工況的壓降保證值。
煙氣系統壓降保證值為：900Pa(BMCR工況)
二、75t鍋爐煙氣脫硫除塵工藝設備清單
2×75t/h鍋爐煙氣脫硫工程分項清單
| 序號 | 分項名稱 | 規格型號及說明 | 材質 | 單 位 |
數量 | 生產 廠家 |
|
| 一 | SO2吸收系統 | ||||||
| 1 | 脫硫塔 | 型式：噴淋塔；吸收區尺寸：φ6.0m；塔高度：25.5m；持液槽容積：200m3 ,(液位高度：7 m)；；防腐厚度：循環區4mm，脫硫區3mm，除霧區2mm脫硫塔材料：Q235，鋼板厚度10mm，底板鋼材厚度20mm | 碳鋼＋玻璃鱗片樹脂內襯； | 臺 | 1 | 濰坊科達 | |
| 2 | 預處理段 | L1500 | 碳鋼 | 支 | 1 | 濰坊科達 | |
| 3 | 塔內霧化裝置 | 吸收塔噴嘴：渦流型；材質：碳化硅；每層16個，三層共48個；吸收塔循環管/噴漿管：材質：FRP； | 噴嘴：碳化硅； 托架：碳鋼襯鱗片 |
層 | 3 | 無錫暢悉 | |
| 4 | 脫水除霧器 | 型式：折流板；尺寸：φ6000；級數：2級；材料：阻燃加強聚丙稀；厚度：2mm.沖洗水管材質：PP-R；煙氣出口霧滴含量65mg/m3； | 套 | 1 | 無錫暢悉 | ||
| 5 | 觀察孔門 | 600×500 | 碳鋼 | 套 | 5 | 濰坊科達 | |
| 6 | 平臺及爬梯 | 承載4000N/m2步道和平臺的寬度為800mm，攔桿的高度為1.2m，擋腳板的高度100mm。 | 碳鋼 | 套 | 1 | 濰坊科達 | |
| 7 | 塔內攪拌機 | 側入式CFJ-7.5/290 | 臺 | 3 | 長城減速機 | ||
| 二 | 煙氣系統 | ||||||
| 1 | 進口原煙氣擋板 | 形式：電動擋板；規格:1800mm(W)×2000mm(H)；框架材質：Q235-A；葉片材質：Q235-A；軸材質：45#鋼；密封片和螺栓材質：Q235-A；全開到全關的關閉時間：≤60秒；電機功率：0.75kW；運行煙溫：1４５℃；設計煙溫：300℃； | 套 | 2 | 青島華振 執行機構： 天津津達 |
||
| 2 | 旁路煙氣擋板 | 形式：電動擋板；規格:1800mm(W)×2000mm(H)；框架材質：Q235-A；葉片材質：Q235-A；軸材質：45#鋼；密封片和螺栓材質：Q235-A；全開到全關的關閉時間：≤60秒；電機功率：0.75kW；運行煙溫：1４５℃；設計煙溫：300℃； | 套 | 2 | 青島華振 執行機構： 天津津達 |
||
| 3 | 出口凈煙氣擋板 | 型式：手動擋板；規格：3500mm(W)×3000mm(H)；框架材質：Q235-A；軸材質：45#鋼；密封片和螺栓材質：316L；運行煙溫：80℃；設計煙溫：300℃； | 套 | 1 | 青島華振 執行機構： 天津津達 |
||
| 4 | 進口煙道保溫 | 2.0m×1.8m（75t/h爐）約17m; 2.4m×2.6m(塔入口處)約2m煙道鋼板厚度，∮=6mm，外部用∮=80mm厚的硅酸鋁，保溫外包∮=0.8mm的鍍鋅鐵皮 | 碳鋼 | 套 | 1 | 濰坊科達 | |
| 5 | 出口煙道及保溫、防腐 | 3500mm(W)×3000mm(H)×17m, 煙道鋼板厚度∮=6mm,外部用∮=80mm硅酸鋁保溫,外包∮=0.8mm的彩鋼瓦；內部用玻璃鱗片防腐 | 碳鋼+防腐 | 套 | 1 | 濰坊科達 上海富晨 |
|
| 6 | 煙道補償器 | 規格：1800mm(W)×2000mm(H)；最高使用溫度：230℃(持續30分鐘)；設計壓力：-2000/+4500Pa； | 氟橡膠 | 個 | 2 | 河北文安 | |
| 三 | 漿液制備系統 | ||||||
| 1 | 石灰粉儲罐 | 容積：100m3；材質：Q235-B.厚度：6mm. | Q235-B | 臺 | 1 | 濰坊科達 | |
| 2 | 倉頂除塵器 | 布袋除塵：20㎡ | 臺 | 1 | 河北文安 | ||
| 3 | 工藝水管道泵 | 型式：立式管道泵；流量：30m3/h；壓頭：55mH； 電機功率：4kW； |
臺 | 2 | 博山泵業 |
||
| 4 | 漿液池 | 20m3 | 混凝土 | 座 | 1 | 業主自理 | |
| 5 | 流化裝置 | 流化板 | 套 | 1 | 濰坊科達 | ||
| 6 | 卸灰裝置 | 插板門DN200、電子稱重皮帶給料機2T/H | 臺 | 1 | 臨朐追日 | ||
| 7 | 漿液攪拌機 | 型式：螺旋槳；葉片直徑1500；轉速：130轉/分；葉片材質：碳鋼襯膠；電機功率：7.5kW； | 臺 | 1 | 長城減速機 | ||
| 8 | 漿液泵 | 型式：離心式；流量：20 m3/h；壓頭：30/mH；泵殼材質：Cr3０；葉輪和入口軸套材質：Cr3０；電機功率：5.5kW；耐氯離子40g/l。轉速：1450r/min；防護等級：IP54；絕緣等級：F級；戶外型；帶變頻器，用變頻器調節流量,供液泵出口用手動蝶閥D371x，襯膠耐磨。 | 一用一備 | 臺 | 2 | 淄博華成 |
|
| 9 | 循環泵 | 型式：離心式；流量：750m3/h；壓頭：19 /21/23mH；泵殼材質：Cr3０；葉輪和入口軸套材質：Cr3０；電機功率：110kW；耐氯離子40g/l。轉速：1450r/min；防護等級：IP54；絕緣等級：F級；戶外型；泵前泵后配置橡膠防振節；循環泵管路采用手動蝶閥型號：D371X | 耐腐耐磨 | 臺 | 3 | 淄博華成 電機：山東華力或 南陽電機廠 |
|
| 五 | 石膏脫水系統 | ||||||
| 1 | 石膏泵 | 型式：離心式；流量：30m3/h；壓頭：55mH；泵殼材質：Cr3０；葉輪和入口軸套材質：Cr3０；電機功率：11kW；耐氯離子40g/l。轉速：1450r/min；防護等級：IP54；絕緣等級：F級；戶外型。石膏泵出口采用手動蝶閥型號：D371x | 耐腐耐磨 一用一備 |
臺 | 2 | 淄博華成 |
|
| 2 | 水力旋流器 | FX100-GK-I×4，最大出力：70～80t/h。 | 臺 | 1 | 威海海王 | ||
| 3 | 濾液池攪拌機 | 型式：螺旋槳；葉片直徑1500；轉速：130轉/分；葉片材質：碳鋼襯膠；電機功率：7.5kW； | 臺 | 1 | 浙江長城 | ||
| 4 | 真空過濾機 | 型式：真空皮帶脫水機，出力3.5t/h濕濾餅，含水率<1０％；框架材質：碳鋼；電機功率：4.5kw變頻，運行速度可調；配套水環式真空泵；電機功率：18.5kw；配套真空罐 | 套 | 1 | 煙臺桑尼 | ||
| 5 | 濾布沖洗水箱 | Φ1500×2000 | 碳鋼 | 個 | 1 | 濰坊科達 | |
| 6 | 濾布沖洗泵 | 型式：離心式；流量：15m3/h；壓頭：30mH；電機功率：5.5kW； | 臺 | 1 | 博山泵業 | ||
| 8 | 氧化風機 | 型式：羅茨式；流量：2980m3/h；壓頭：78.4KPa；風機效率：80％；機殼材質：灰口鑄鐵（HT250）；葉輪材質：灰口鑄鐵（HT250）；軸材質：45#鋼；齒輪材質：20CrMo；電機功率：75kW；防護等級：IP54；含進出口消聲器 | 臺 | 1 | 章丘鼓風機廠 | ||
| 9 | 事故漿液池 | 100m3， | 混凝土 | 個 | 1 | 業主自理 | |
| 10 | 漿液回流泵 | 型式：離心式；流量：45m3/h；壓頭：55mH；泵殼材質：Cr3０；葉輪和入口軸套材質：Cr3０；電機功率：15kW；耐氯離子40g/l。轉速：1450r/min；防護等級：IP54；絕緣等級：F級； | 臺 | 2 | 淄博華成 |
||
| 11 | 閥門、法蘭、管道 | 石膏管道至旋流器用電動蝶閥，石膏管道至事故漿液池用電動蝶閥。閥門生產廠家：天津溏特，。手動蝶閥閥體為襯膠；電動蝶閥閥體為襯膠。工藝水系統手動蝶閥，閥體為碳鋼，電動蝶閥閥體為碳鋼。電動調節閥閥體為碳鋼。熱工儀表為不銹鋼閥。電動執行器生產廠家：天津津達。工藝水系統采用碳鋼管道，范圍：除霧器沖洗管路、設備冷卻水管路、泵及管路沖洗水管；SO2吸收系統；循環液管道為碳鋼襯PO；漿液制備系統和石膏脫水系統，管道為碳鋼襯PO。脫硫系統：執行標準：PN1.0、HG—20592。 | 套 | 1 | 濰坊科達 | ||
| 12 | 管道保溫與 伴熱系統 |
滿足冬季（-13.5℃）防凍要求，保溫材料硅酸鋁氈，鍍鋅鐵皮厚度δ=0.8mm。 | 套 | 1 | |||
| 六 | 電氣部分 | ||||||
| 1 | 總電源柜 | 選用MNS形式 | 臺 | 2 | |||
| CW1-2000/3 2000A M型智能控制器 帶互鎖裝置 | 臺 | 4 | 常熟開關廠 | ||||
| 2 | 電機控制柜 | 選用MNS形式 | 臺 | 4 | |||
| 帶快速熔斷器的負荷開關400A | 臺 | 3 | 上海人民電器股份有限公司 | ||||
| 帶快速熔斷器的負荷開關400A | 臺 | 1 | 上海人民電器股份有限公司 | ||||
| 軟啟動器132KW | 臺 | 3 | 西門子 | ||||
| 軟啟動器90KW | 臺 | 1 | 西門子 | ||||
| 軟啟動器45KW | 臺 | 1 | 西門子 | ||||
| 變頻器 15KW | 臺 | 2 | 西門子 | ||||
| 變頻器 5.5KW | 臺 | 2 | 西門子 | ||||
| 綜合保護器 18.5KW電機以下配置 | 臺 | 10 | 欣靈電器 | ||||
| 3 | 現場控制箱 | 個 | 8 | ||||
| 4 | 檢修電源箱 | 700×700×280 防雨 | 個 | 1 | |||
| 5 | 電動風門控制箱 | 550×550×280 防雨 | 個 | 4 | |||
| 6 | 電力電纜 | ZR-YJV-1系列 | 套 | 1 | |||
| 7 | 控制電纜 | ZR-KVV系列 | 套 | 1 | |||
| 8 | 屏蔽電纜 | ZR-DJYVP | 套 | 1 | |||
| 9 | 電纜橋架 | 套 | 1 | ||||
| 10 | 現場照明燈 | 個 | 10 | ||||
| 11 | 銅排 | 80*10 60*6 | 套 | 1 | |||
| 12 | 防雷接地材料 | 套 | 1 | ||||
| 七 | DCS控制系統 | ||||||
| 1 | DCS系統 | 套 | 1 | 上海新華 | |||
| 2 | 主機 | 戴爾，雙核處理器，1G內存，120G硬盤，WinXP系統，內置OPC帶工業用以太網交換器 | 臺 | 1 | |||
| LCD顯示器 | 22英寸 | ||||||
| 3 | UPS電源 | 帶進口陽光牌蓄電池，10KvA | 套 | 1 | 深圳愛默生 | ||
| 4 | 信號控制電纜 | 阻燃屏蔽型KVVRP-1.5mm2/0.75KV | 套 | 1 | |||
| 八 | 儀表 | ||||||
| 1 | PH計 | CPS11 | 1 | 只 | E+H | ||
| 2 | 密度計 | SH-KO 帶就地顯示、遠程變送；DN50，精度:≤±0.15%FS | 2 | 只 | E+H | ||
| 1 | 壓力表 | Y-B100 不銹鋼，接口為M20×1.5mm， | 2 | 只 | |||
| 2 | 隔膜壓力表 | YPF 316L，DN50/PN40 | 5 | 只 | |||
| 3 | 溫度儀 (熱電阻Pt100) |
TMT182L 帶一體化溫度TMT182L | 2 | 只 | E+H | ||
| 4 | 壓力變送器 | 3051 Rosemount，DC24V，4～20mA，帶HART協議 | 2 | 臺 | 羅斯蒙特 | ||
| 7 | 料位計 | RF系列 石灰倉高低料位，射頻導納 | 1 | 套 | 平迪凱特 | ||
| 8 | 液位變送器 | SA系列 兩線制智能式，精度：≤±0.1%，,5m | 1 | 套 | 上海凡宜 | ||
| 9 | 壓力式液位計 | 3051-LT系列 測量脫硫塔內液位，含兩個壓力變送器，Tan膜片 | 1 | 套 | 羅斯蒙特 | ||
此外省略一萬字..
